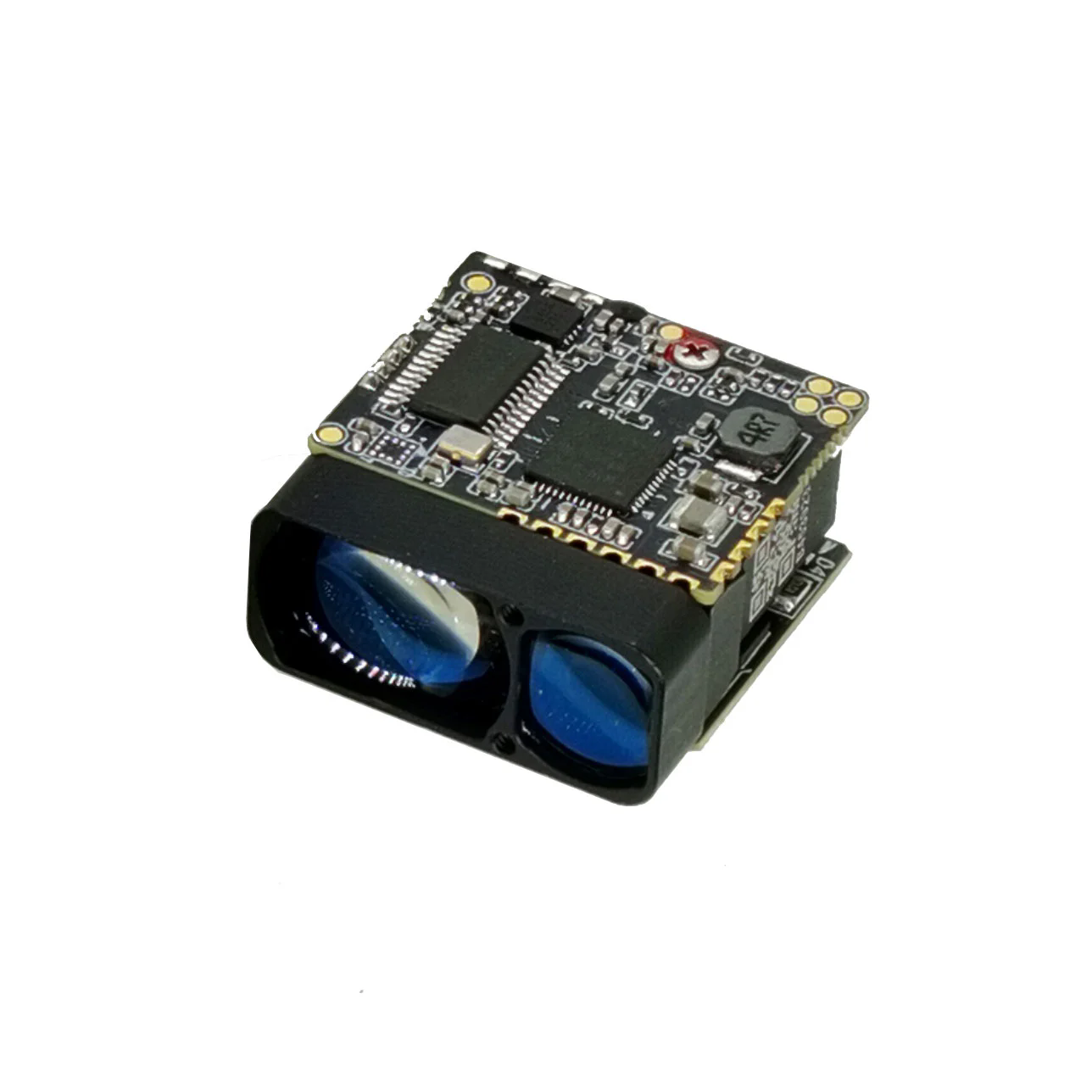

Модулі лазерного далекоміраце компактні пристрої, призначені для вимірювання відстані з винятковою точністю за допомогою лазерної технології. Вони широко використовуються в промисловості, автомобільній промисловості, будівництві, робототехніці та геодезії завдяки своїй здатності надавати точні показання за мілісекунди. Завдяки вдосконаленню лазерних технологій ці модулі забезпечують надійну роботу в різних умовах навколишнього середовища, що робить їх важливими компонентами для інженерів, розробників та інтеграторів технологій.
Модулі лазерного далекоміра вимірюють відстані, випромінюючи лазерний промінь у бік цілі та обчислюючи час, потрібний для повернення відбиття. Цей метод, відомий як Time-of-Flight (ToF), дозволяє точно обчислювати відстань із точністю до міліметра. Деякі модулі також використовують вимірювання фазового зсуву для ще більшої точності на великих відстанях.
| Параметр | Специфікація |
|---|---|
| Діапазон вимірювання | 0,03м – 200м |
| Точність | ±1мм – ±5мм |
| Тип лазера | Клас 1, 905 нм або 1550 нм |
| Вихідний інтерфейс | UART, I2C, ШІМ, USB |
| Робоча напруга | 3,3 В – 5 В |
| Час відгуку | 10 мс – 100 мс |
| Діапазон температур | -20°C – 70°C |
| Розміри | 40 мм × 20 мм × 10 мм |
Ці параметри підкреслюють універсальність і адаптивність модулів лазерних далекомірів. Можливість високоточного вимірювання робить їх придатними для застосувань, де традиційні ультразвукові або механічні методи вимірювання не працюють.
Компактний форм-фактор модуля дозволяє легко інтегрувати його в портативні пристрої, дрони, автономні транспортні засоби та промислове обладнання. Інженери часто обирають модулі з широким діапазоном робочої напруги та кількома комунікаційними інтерфейсами для повної сумісності з мікроконтролерами, одноплатними комп’ютерами та системами ПЛК.
У промислових умовах модулі лазерного далекоміра дозволяють автоматизувати процеси вимірювання та моніторингу. Наприклад, у конвеєрних стрічкових системах модуль може визначати положення об’єктів і запускати точні дії сортування або пакування. У робототехніці інтеграція лазерного далекоміра дозволяє виявляти перешкоди, планувати шлях і створювати просторові карти, забезпечуючи основу для автономної навігації.
Ключові переваги промислових і робототехнічних застосувань включають:
Високошвидкісне вимірювання:Лазерні модулі можуть фіксувати тисячі показань за секунду, забезпечуючи моніторинг і контроль у реальному часі.
Безконтактний датчик:Вимірювання без фізичного контакту зменшує знос і забруднення, критичні для делікатних або небезпечних середовищ.
Міжміські можливості:Деякі модулі можуть вимірювати відстані до 200 метрів з мінімальною похибкою, підтримуючи такі масштабні операції, як управління складом або моніторинг будівельного майданчика.
Компактний дизайн:Модулі займають мінімальний простір, що дозволяє інтегрувати їх у безпілотні літальні апарати, роботизовану зброю чи портативні інспекційні інструменти, не впливаючи на мобільність.
Замінюючи звичайні вимірювальні інструменти, модулі лазерного далекоміра спрощують робочі процеси, зменшують помилки людини та підвищують ефективність роботи. Такі галузі, як логістика, виробництво та сільське господарство, все більше покладаються на цю технологію для високоточного вимірювання відстані та зондування навколишнього середовища.
Q1: Як фактори навколишнього середовища впливають на точність модуля лазерного далекоміра?
A1:Умови навколишнього середовища, зокрема навколишнє освітлення, пил, туман або відбиваючі поверхні, можуть впливати на точність вимірювання. Модулі з більшою потужністю лазера та розширеними алгоритмами фільтрації можуть пом’якшити ці ефекти, зберігаючи надійні показники в різних умовах.
Q2: Яка різниця між методами вимірювання часу прольоту та фазового зсуву?
A2:Час польоту розраховує відстань на основі часу, необхідного для повернення лазерного імпульсу від цілі. Фазовий зсув вимірює зміну фази між випромінюваною та відбитою лазерними хвилями. Фазовий зсув зазвичай забезпечує вищу точність на менших відстанях, тоді як ToF підходить для застосування на більших відстанях.
Модулі лазерного далекоміра є невід’ємною частиною еволюції розумних пристроїв та екосистем Інтернету речей. Автономні транспортні засоби, дрони та інтелектуальне промислове обладнання все більше покладаються на точне просторове усвідомлення для ефективної роботи.
Автономні транспортні засоби:Модулі лазерного далекоміра допомагають виявляти перешкоди, підтримувати безпечну дистанцію та вдосконалювати системи допомоги водієві. Високоточні модулі покращують навігацію в складних міських умовах.
Розумні дрони:Безпілотники, оснащені лазерними далекомірами, виконують топографічні дослідження, обстеження інфраструктури та моніторинг сільського господарства з мінімальним втручанням людини.
Датчики IoT:Лазерні модулі забезпечують точні вимірювання відстані для систем розумних будівель, автоматизованого зберігання та моніторингу в реальному часі, забезпечуючи прогнозне обслуговування та оптимізацію ресурсів.
Носимі та портативні пристрої:Компактні модулі інтегровані в переносні пристрої для додатків AR/VR, забезпечуючи сприйняття глибини та картографування середовища.
Інтеграція високопродуктивних модулів лазерного далекоміра в екосистеми IoT покращує автоматизацію, прогнозну аналітику та безпеку в багатьох секторах. Професіонали, які використовують ці модулі, отримують конкурентну перевагу завдяки використанню даних у реальному часі та високоточних вимірювань.
Питання 1: Чи можуть модулі лазерного далекоміра працювати на відкритому повітрі з прямим сонячним світлом?
A1:Модулі з більш високою потужністю лазера та оптимізованою фільтрацією датчика здатні працювати поза приміщенням навіть під прямими сонячними променями. Вибір модулів із лазерами класу 1 забезпечує безпечне використання, зберігаючи точні показники відстані.
Q2: Як розробники можуть інтегрувати ці модулі в існуючі системи IoT?
A2:Більшість модулів забезпечують стандартні комунікаційні інтерфейси, такі як UART, I2C і PWM, що забезпечує пряму інтеграцію з мікроконтролерами та одноплатними комп’ютерами. Бібліотеки вбудованого програмного забезпечення та SDK від виробників спрощують конфігурацію, калібрування та збір даних для безпроблемного розгортання IoT.
Вибір правильного модуля лазерного далекоміра вимагає врахування точності, діапазону, сумісності інтерфейсу, стійкості до навколишнього середовища та економічної ефективності. Професіонали повинні віддавати перевагу модулям, які збалансовують продуктивність і надійність для досягнення стабільних результатів.
Правила вибору:
Точність вимірювання:Надавайте пріоритет модулям з низькими межами похибок для додатків, які вимагають міліметрової точності.
Вимоги до асортименту:Відповідність діапазону вимірювання модуля відповідно до передбачуваного застосування; модулі великої радіусу дії необхідні для геодезичних і зовнішніх проектів.
Стійкість до навколишнього середовища:Модулі з допуском до температури та вологості забезпечують стабільну роботу в суворих умовах.
Інтерфейси зв'язку:Забезпечте сумісність із існуючими системами (UART, I2C, PWM, USB) для плавної інтеграції.
Час відгуку:Модулі швидкої реакції необхідні для моніторингу в режимі реального часу та робототехніки.
Ретельно оцінюючи ці критерії, компанії та інженери можуть забезпечити розгортання надійних модулів лазерного далекоміра, які підвищують ефективність роботи та точні вимірювальні можливості.
JioptiKпропонує широкий спектр високоефективних модулів лазерних далекомірів, розроблених для точних застосувань у промисловості, робототехніці та секторах Інтернету речей. Їхні модулі поєднують компактний дизайн, надійну точність і різноманітні можливості інтеграції, підтримуючи передові системи автоматизації та вимірювання. Щоб отримати додаткові запити або ознайомитися з повною лінійкою продуктів JioptiK,зв'яжіться з намиотримати експертне керівництво та індивідуальні рішення.
